适用范围:
广泛用于1区、2区危场所,20区、21区、22可燃性粉尘环境,IIA、IIB、IIC类爆炸性气体环境。
产品特性:
1、本产品具有耐冲击、耐老化、耐腐蚀、挠性好、连接牢固等。
2、防爆挠性管长度、螺纹规格可按照用户要求特制。

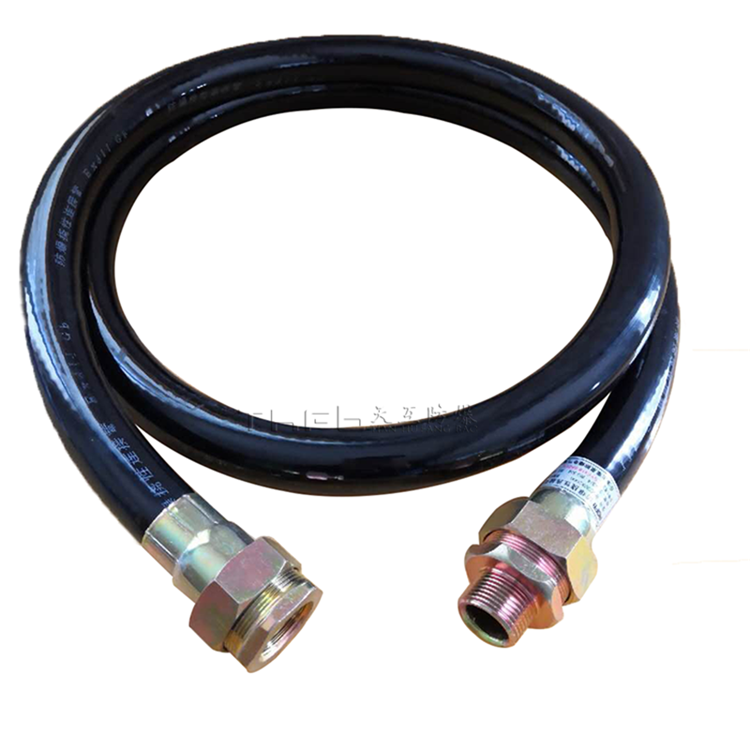

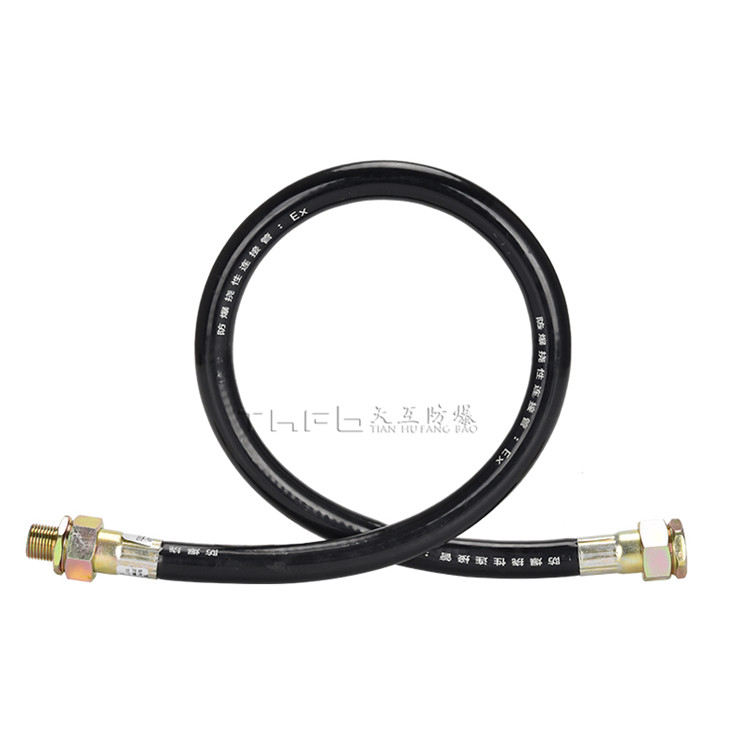

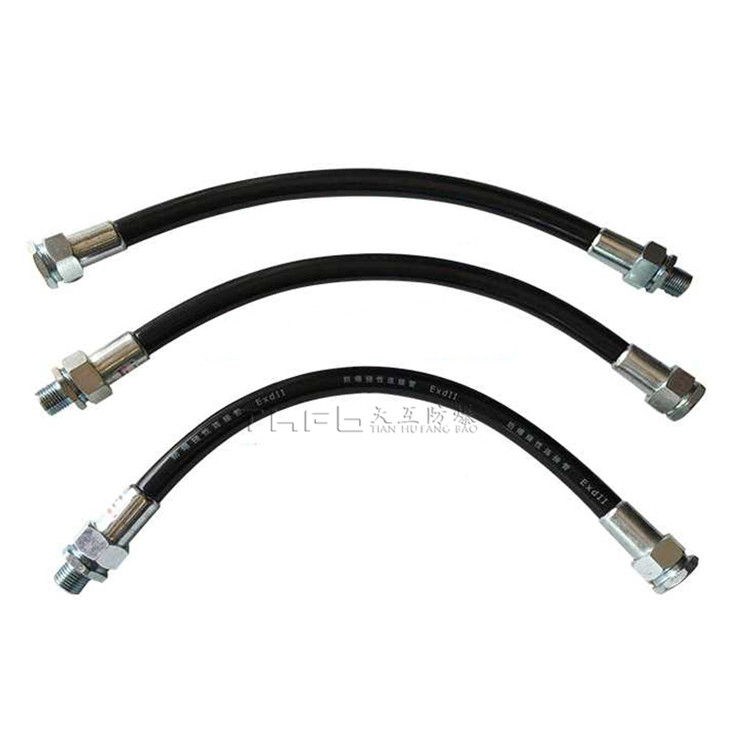

产品名称:防爆挠性连接管
型号主要有2种:BNG、NGd
材质有3种:304不锈钢、PVC管、钢丝编织管
防爆等级:IIB级、IIC级
防腐等级:WF2
防护等级:IP65
产品特点:具有耐燃、耐腐蚀、耐水、耐老化、挠性良好、结构牢固、工作可靠等优点。
挠性管长度,螺纹尺寸可根据用户需要特殊加工。如NPT螺纹,公制螺纹等。注:标注螺纹规格时应注明内外螺纹。如:BNG-700*G3/4(内)G1(外)意义为长度为700,一端为内螺纹G3/4,一端为外螺纹G1的橡胶护套挠性连接管
常规的规格型号有:NGd-20*500、NGd-20*700、NGd-20*100
说明:

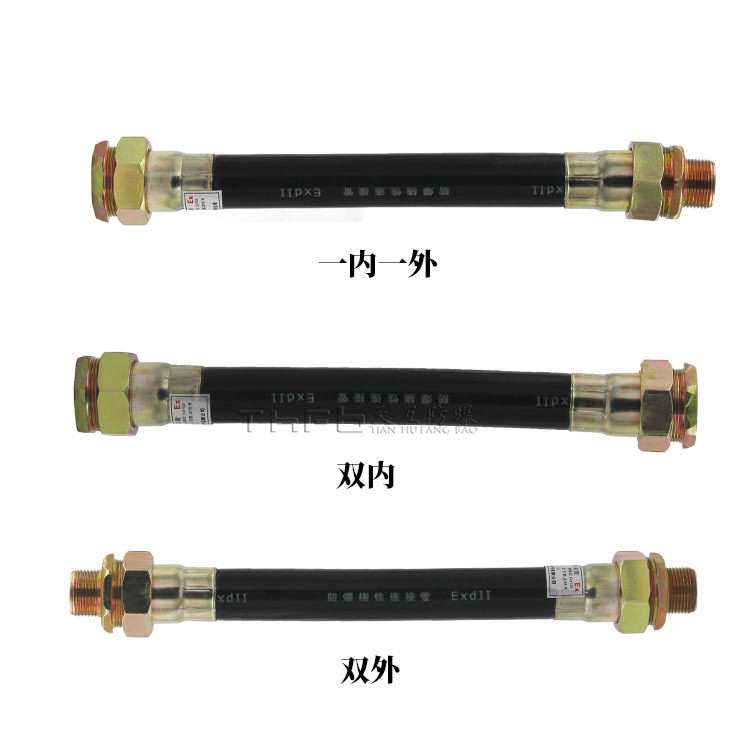

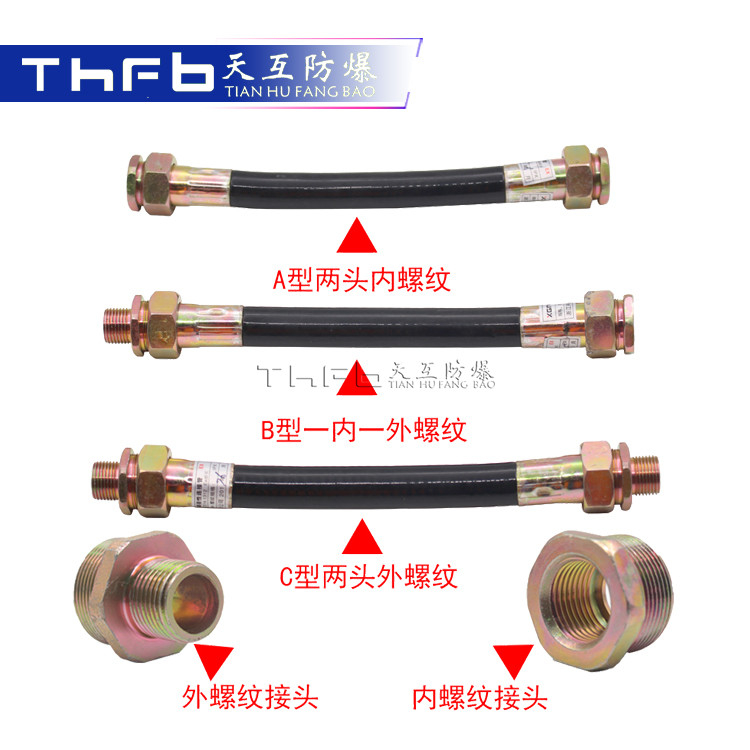

NGd和BNG指的都是型号的意思,没什么区别,20是指内径为20mm、500指这软管的长度为500mm,像这种软管默认的都自带接头,是G螺纹,一内一外的,如果要求两外或者其它的NPT螺纹都可以提出来我们做好。
按材质分类:
G:不锈钢挠性连接管 由内外不锈钢螺纹接头、不锈钢波纹管外包不锈钢网管等组成;
S:钢丝管 由优质碳钢制成的内外螺纹接头、内衬钢丝网管加强的橡胶管等组成;
X:橡胶管 由优质碳钢制成的内外螺纹接头、金属软管外包PVC管等组成。具有无毒无味、耐油、耐酸、耐腐蚀、耐磨、耐老化、防水、阻燃、挠性良好等优点。
技术参数:
产品型号 |
公称口径 |
管螺纹 |
长度 |
管外径 |
管内径 |
重量(根) |
BNG |
15 |
G1/2" |
700mm |
21.8 |
13.8 |
0.7KG |
20 |
G3/4" |
700mm |
28 |
17.8 |
1.1KG |
|
25 |
G1" |
700mm |
32 |
22.8 |
1.2KG |
|
32 |
G11/4" |
1000mm |
37.5 |
28 |
1.6KG |
|
40 |
G11/2" |
1000mm |
47.8 |
34 |
2.7KG |
|
50 |
G2" |
1000mm |
56.5 |
41 |
3.6KG |
订购时请注明防爆挠性连接管的材质、通径、管螺纹规格、长度等。
注意:弯曲半径不得小于挠性管外径的五倍。
