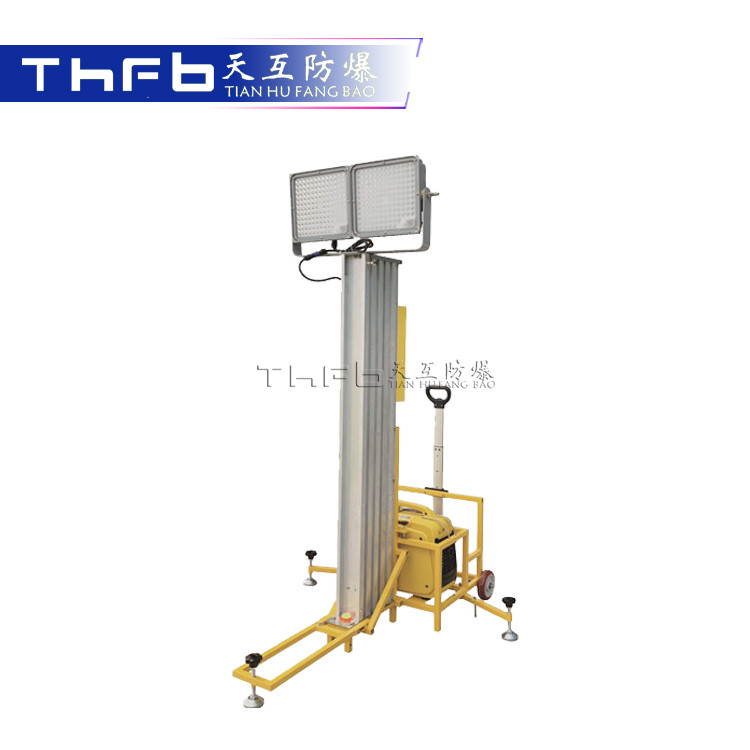

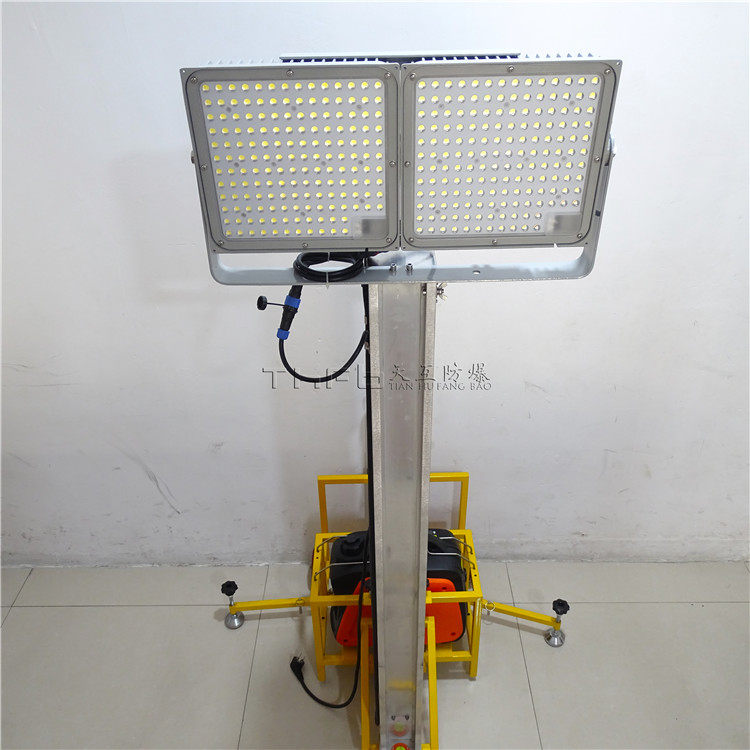

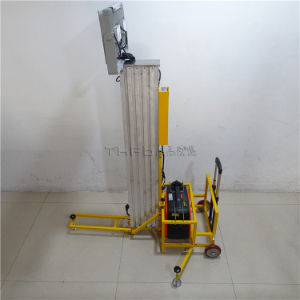

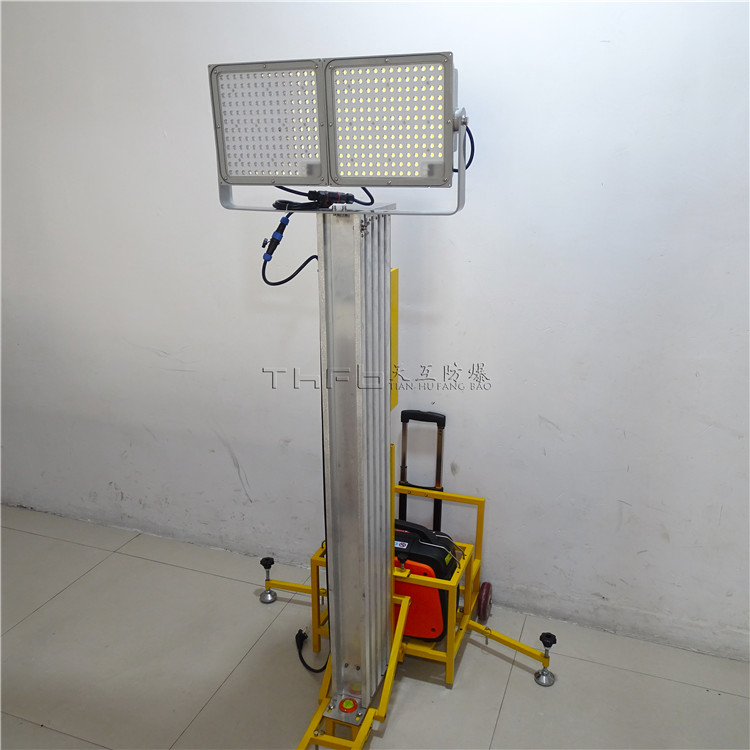

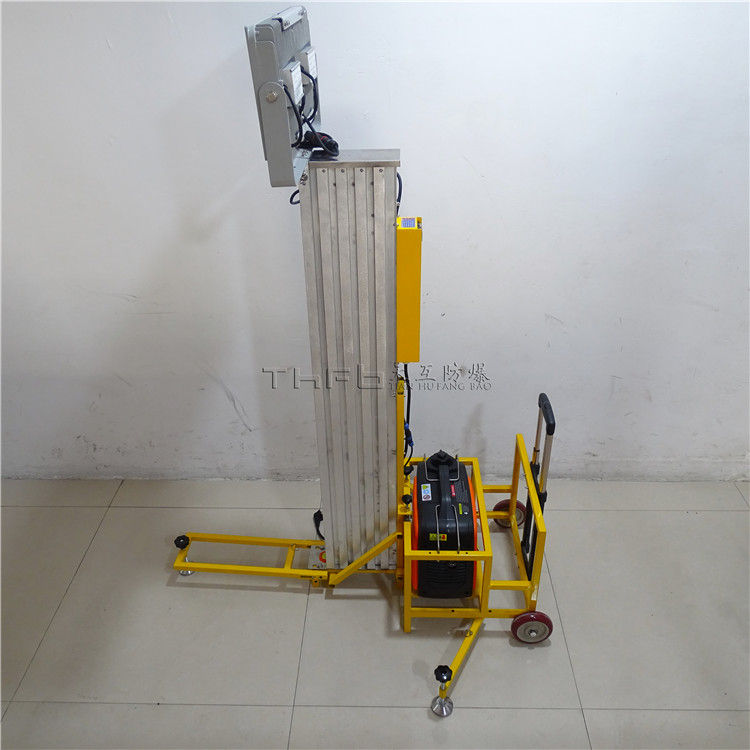

LED全方位移动工作灯 TFW6132-300W
本公司结合市场需要,研制开发出TFW6132-300W LED全方位移动工作灯,产品主要适用于电力、铁路、公安、消防、油田、石化、冶金等各行业、各警种,大型施工作业、抢险救援、巡防演练等大面积场所照明。
■结构特性
● 本产品能够同时满足皮卡和中小型货车装卸,可免工具拆装成三大部件运输,避免叉车或吊车装卸,快捷、高效、安全、经济。
● 照射范围广平台升起高度约5米,竖直旋转0-135°,在此范围内任意改变照射角度,照射最远距离可达50米。
● 操作简单简洁的控制面板,控制灯具的5米内的任意升降停、满足现场指挥操作的方便性。
●发电机组采用变频级发电机,电启动、低噪音,高可靠,使用维护方便。
■技术参数
、灯盘组件
光源类型:LED
额定功率:2×150W
竖直旋转:0-135°
光通量:35000lm
防护等级:IP66
(2)、桅杆组件:
升降动力:发电机/电动推杆
上升时间:≤2Min(3m)/≤3Min(5m)
下降时间:≤2Nin(3m)/≤3Min(5m)

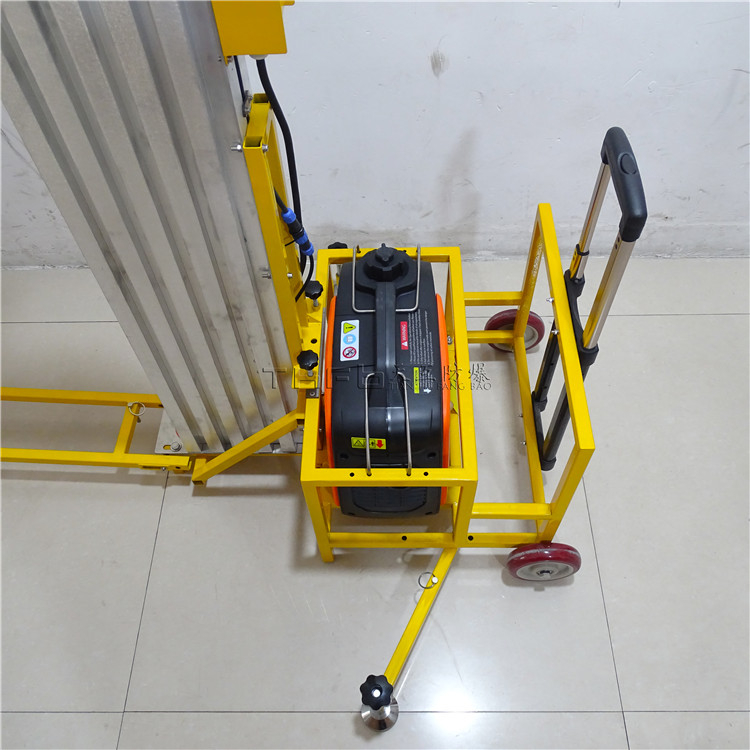

(3)、发电机组件:
发电机类型:变频发电机
输出功率、电压/频率:0.7KM,220V/50Hz
燃油类型:汽油
油箱容积:2.1L
机油容积:0.25L
注满油连续使用时间:>6h
启动方式:手拉
噪音(7米处):≤70db
冷却方式:风冷
、控制模块
控制方式:面板开关
漏电保护功能:有
输入:220V
、其他
水平仪数量:1
定向车轮:2
整机重量:<50KG
外形尺寸:830*580*1700(mm)
抗风等级:5级
、整体组装
●TFW6132 LED全方位移动工作灯由灯头组件、桅杆组件、发电机组件三组组装,免工具拆装。
1、将桅杆组件顶部的插销拉开,然后将灯头组件插入桅杆组件顶部的滑槽中,随后再将插松开归位,并能穿过桅杆组件和灯头组件的定位孔;
2、将灯头组件上的线材对接头与桅杆线村对接头连接好;
3、将发电机组与桅杆组件连接,发电机组件以轮子为支点,整体稍微上翘,将发电机组件底部左右连接处的两个“L”型卡扣卡入桅杆组件底部的横梁上;
4、保证发电机组件的“L”型卡扣与桅杆组件的底部横梁连接牢靠后,将桅杆上的2个星型扳手螺纹拧入发电机组件上的对应的开孔中,确保拧紧,并将插销插入对应的中间的孔位;
5、将桅杆组件和发电机组;件上连接支腿的2个插销拔出,桅杆组件上的支腿由竖起状态转到水平状态,发电机组件的两个支退打开,调节至合理角度,然后根据地面的情况,调节星型扳手的高度;
维护保养:
发电机的维护保养:
定期的维修保养是使机械保持好的工作状态的重要条件:
名称 |
备注 |
操作前检查(每天) |
最初的1个月或20小时 |
每3个月或50小时 |
每6个月或100小时 |
每12个月或300小时 |
火花塞 |
检查点火状况调整发光间隙并加以清洁依需要换新 |
|
|
● |
|
|
机油 |
检查油位 |
● |
|
|
|
|
换油 |
|
● |
|
● |
|
|
机油滤 |
清洁 |
|
|
|
● |
|
空滤器 |
清洁,请依需要换新 |
|
|
● |
|
|
滤油器 |
清洁,请依需要换新 |
|
|
|
● |
|
阀门清理 |
检查及调整 |
|
|
|
|
● |
油管 |
检查没管是否有破损或损坏,请依需要换新 |
● |
|
|
|
|
排气系统 |
检查是否有漏气情形请将之锁紧或依需更换垫圈 |
● |
|
|
|
|
检查消音器网罩如有需要,请予以清洁/更换 |
|
|
|
|
● |
|
化油器 |
检查阻风门的动作 |
● |
|
|
|
|
冷却系统 |
检查风扇的有无损坏 |
|
|
|
|
● |
启动系统 |
检查手拉式起动器及其动作 |
● |
|
|
|
|
怠速 |
检查调整发动机怠速 |
|
|
|
|
● |
连接件和紧固件 |
枪柄所有配件和紧固零件并依需要重新调整 |
|
|
|
● |
|
发电机 |
检查电压指示灯 |
● |
|
|
|
|
机油的更换
1)、将发电从发电机框架上取出,机放置在一个平面上,并启动发动机数分钟,提高它的温度,然后再停止发动机。
2)、松开螺丝并卸下盖子;
3)、卸下机油尺;
4)、将一个油盆放置在发动机的下面,取下排油塞,机油即会由箱中排出放光后旋紧排油螺塞。
5)将发电机放置在水平地面上;
6)将机油加至注油口的上层;
7)旋紧加油尺,盖上盖子并用螺丝锁紧
推荐机油:使用低温机油
推荐机油类型:SAE10M30SJ等级以上
注意:务必使机油油位保持在上下油位之间,不要让异物进入曲轴箱,每100小时更换机油。
空滤器清洁
使空气滤清器保持正常条件是极为重要的。因安装不正确、维护不正确或不良的滤芯会使灰尘进入而导致发动机损伤和磨损。
1)、卸下盖子;
2)、取下空滤盖子和滤芯;
3)、用溶剂清洗滤芯并干燥;
4)、给滤芯加油并挤掉多余的油;滤芯是湿的,但不能滴油;
5)、将滤芯装入空滤器中;
6)、盖上盖子
4、火花塞检查
1)、卸下盖子,用火花塞套筒卸下火花塞;
2)、检查如果火花塞上有积碳,请用火花塞清洁器和钢丝刷将积碳清除;
3)、检查火花塞间隙,将电极间隙调整到0.7至0.8mm;
4)安装火花塞:
标准火花塞颜色:褐色
标准火花塞型号:CMR6A(T0RcH)
火花塞间隙a:0.7至0.8mm
5)、盖上盖子
